贵州荣盛建材案例 Project Cases

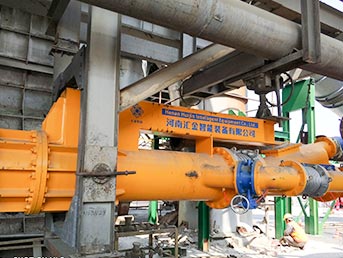

HJ节能燃烧器在贵州荣盛（集团）建材有限公司7500t/d生产线上窑使用以来，良好的节能、降耗效果得到客户的认可。贵州荣盛建材燃料燃尽率大于99%，水泥熟料三天强度平均提高1.5Mpa，吨熟料标煤耗也有一定幅度的降低。
具体技术参数对比表详见如下：
主要参数
原燃烧器
汇金燃烧器
头煤量（t/h）
15-16
16-17.5
尾煤量（t/h）
28-30
33-35
投料量（t/h）
520-540
540
二次风温（℃）
1080-1120
1150
三次风温（℃）
1020
1010
C1出口温度（℃）
330
325
窑尾温度（℃）
1230
1170
一次风风量（m3/min）
50
50
一次风风压（KPa）
55
58
一次风风机电流（A）
260
290
煤风机风量（m3/min）
63
63
煤风机风压（KPa）
30-31
31-32
煤风机电流（A）
98-105
103-107
熟料KH值
0.90-0.92
0.90-0.92
熟料三天强度（Mpa）
33-34
32-36
熟料28天强度（Mpa）
吨熟料标煤耗（Kg）
103
102.63
燃料燃尽率高
节能、降耗效果显著
由于一次风用量低，入窑冷空气用量大幅度降低，超音速外轴风保持火焰形状，且大推力、大速差旋流风卷吸高温二次风，煤风混合均匀，有利于煤粉燃烧，燃料燃尽率大于99%，故而HJ节能燃烧器可有效降低标煤耗1-2kg以上，与传统燃烧器系统相比节电可达15%-35%。
耐磨、耐腐蚀
使用寿命长
燃烧器头部采用耐热钢热喷涂技术，喷涂耐热、隔热材料。同时与HJ加强合金粉“强强联合”，使头部更加耐磨、耐腐蚀，可在1200℃以上抗氧化，大大提高了头部使用寿命。即使在满负荷状态下运行，燃烧器头部的正常使用寿命达到1年以上。
火焰形状好
强度高，稳定性强
火焰形状似笔锋，完整火焰形态，高强度，刚性好，无波动，稳定性强。充分保证整个烧成带具有强而均匀的热辐射，避免峰值温度产生，利于熟料结粒、矿物晶相正常发育，不伤窑皮，不会出现扫窑衬的现象，从而可延长窑口筒体、窑口护板和窑口耐火衬料的使用寿命，大大提高窑的运转率。
产品知识 Product Knowledge
