水泥窑燃烧器的“金山宝藏”

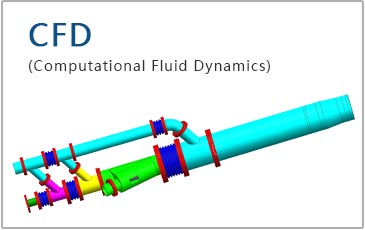

HJ节能燃烧器是河南汇金智能装备有限公司研制开发的新一代的燃烧设备,HJ节能燃烧器是经过近两年收集上百条新型干法水泥生产线实际烧成系统统计数据、总结分析国内外先进的煤粉燃烧器的技术优劣,采用现代先进燃烧技术的大速差和强旋流理论,结合我国原煤资源的特性以及我国新型干法水泥生产系统的结构和性能,运用大型计算机仿真技术CFD(Computational Fluid Dynamics)数值模拟技术开发的多通道智能旋涡流燃烧器,总体性能居于目前先进的煤粉燃烧器技术水平。

HJ节能燃烧器适用于我国水泥生产行业各类回转窑,具有一次风量比例低、燃烧推力大的显著技术特点。其超音速的出口射流,大大强化了煤粉气流和二次热风的混合,很大程度消除了不完全燃烧,减少了不必要的热损失,并有利于降低热耗和利用低、劣质燃料;其结构设计,具有灵便快捷的火焰调节手段,可使火焰形状随时满足窑内工况的需要,有利于建立合理的煅烧制度,提高产品质量;其优良的燃烧特性,可提高回转窑的煅烧能力,发掘了设备的潜在能力以增加产量。

HJ节能燃烧器可广泛应用于建材、冶金、化工、电力等行业的水泥窑、 球团窑、石灰窑、锂窑、氧化镁窑、氧化铝窑、 铬盐窑、选矿窑等各种窑型。


4000吨/天生产线为例,HJ节能燃烧器的节能技改方案年节约为273万元,实际运行后,推算年节约约863.4万元(一年按300天计算)。煤粉燃尽率高达99%以上,特别是节能环保效果显著。

  • 军用、航天
    工艺投产民用领域


  • 数学现象与
    CFD数值仿真结合


  • CFD数值仿真
    Fibonacci螺旋涡流设计


  • HJ加强合金粉与
    热喷涂技术结合

  • 头部正常使用
    寿命长达1年以上

  • 整机正常使用
    寿命高达3-5年

立即咨询>

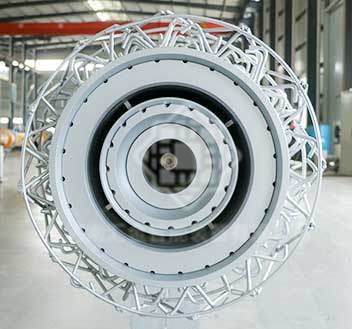

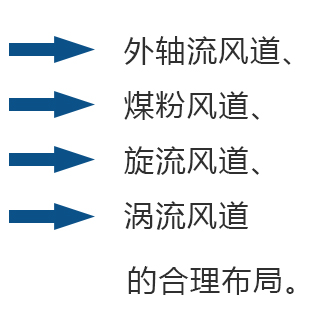

 HJ节能燃烧器在【管层布置】上依次采取

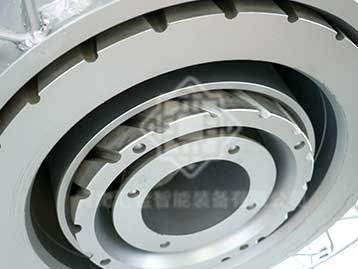

 HJ节能燃烧器在【流道结构】上采用半圆带倾斜锥度的螺旋设计:

√ 超音速、大推力、大速差,两股旋涡流风
有效打散煤粉,使燃尽率高达99%。

√ 火焰形状好、强度高、刚性好、稳定性强。

√ 各个净风管道截面积和角度可无级调节,
调节范围大。

 HJ节能燃烧器在【整机结构】的设计采用仿真优化设计:

各流道设计角度排布合理,
风的利用率高,
阻力系数大幅降低。

超音速风速,大推力、大速差风煤混合

1.1马赫以上超音速外轴风速;大推力、大速差旋流风卷吸高温
二次风,煤风混合均匀,

火焰形状好,强度高,刚性好,稳定性强

火焰形状似笔锋,完整火焰形态,高强度,刚性好,无波动,稳定性强。使整个烧成带
         具有强而均匀的热辐射,避免峰值温度产生,利于熟料结粒、矿物晶相正常发育,不伤皮,不会出现
扫窑衬的现象,从而可延长窑口筒体、窑口护板和窑口耐火衬料的使用寿命,大大提高窑的运转率。

调节灵活,可适应多种窑情变化

外轴流风道、旋流风道、涡流风道在面积、角度上都可进行无级调节。从而改变喷出速度和角度,达到调
节火焰形状和强弱的目的,使煤粉燃烧后高温区域分布在窑内的烧成带。

环保先锋:减少峰值高温,降低氮氧化物排放

一次风用量大大降低,同时采用涡旋流风道,通过调节涡流风的风速和角度,使回转窑燃烧器射流中心的涡流强度调节灵活;避免峰值高温,可有效降低NOX的排放。

一次风用量小:节能、降耗效果显著

节煤方面:一次风用量小于5.7%,由于一次风用量低,入窑冷空气用量大幅度降低,超音速外轴风保持
火焰形状,且大推力、大速差旋流风卷吸高温二次风,煤风混合均匀,有利于煤粉燃烧

因而HJ节能燃烧器可有效降低标煤耗1-2kg以上

节电方面:燃烧系统配风工艺使装机容量配置显著降低,
与传统水泥厂燃烧器系统相比

耐磨、耐腐蚀,使用寿命长

水泥回转窑燃烧器头部采用耐热钢热喷涂技术,喷涂耐热、隔热材料。同时与HJ加强合金粉“强强联合”,使头部更加耐磨、耐腐蚀,可在 1200℃以上抗氧化。即使机器在满负荷状态下运行,
回转窑燃烧器头部的正常使用寿命也可达到1年以上,整机正常使用寿命3-5年。

成本那些事

以4000吨/天生产线的实际案例为例,HJ节能燃烧器的节能技改方案年节约为273万元,
实际运行后,推算年节约约863.4万元(一年按300天计算)。具体技术参数对比表详见如下:

主要参数

原燃烧器

汇金燃烧器

头煤量(t/h)

10.5-11

10-10.5

尾煤量(t/h)

14-14.5

15-15.5

投料量(t/h)

325

340

二次风温(℃)

1100

1130

三次风温(℃)

900

920

C1出口温度(℃)

340

320

窑尾温度(℃)

1100

1100

一次风量(m3/min)

140

60

一次风压(KPa)

29

50

一次风机电流(A)

190

160

头煤风机风量(m3/min)

60

45

头煤风机风压(KPa)

21

20

头煤风机电流(A)

85

80

熟料KH值

0.9

0.91

熟料三天强度(Mpa)

30

32

熟料28天强度(Mpa)

±49

±52

吨熟料标煤耗(Kg)

108

106.5

主要技术参数

产品名称

型号

窑型规格

主要技术参数

喷煤量
(t/h)

煤粉风速
(m/s)

外轴流风速
(m/s)

旋流风速
(m/s)

涡流风速
(m/s)

调节比

HJ1200-节能燃烧器

HJ-1200

1200T/D

3-5

25-30

300-360

220-280

140-180

1:6

HJ2000-节能燃烧器

HJ-2000

2000T/D

4-6

25-30

300-360

220-280

140-180

1:6

HJ2500-节能燃烧器

HJ-2500

2500T/D

5-8

25-30

300-360

220-280

140-180

1:6

HJ3000-节能燃烧器

HJ-3000

3000T/D

6-9

25-30

300-360

220-280

140-180

1:6

HJ3200-节能燃烧器

HJ-3200

3200T/D

6-9

25-30

300-360

220-280

140-180

1:6

HJ4000-节能燃烧器

HJ-4000

4000T/D

8-12

25-30

300-360

220-280

140-180

1:6

HJ4500-节能燃烧器

HJ-4500

4500T/D

9-15

25-30

300-360

220-280

140-180

1:6

HJ5000-节能燃烧器

HJ-5000

5000T/D

10-18

25-30

300-360

220-280

140-180

1:6

HJ6000-节能燃烧器

HJ-6000

6000T/D

10-12

25-30

300-360

220-280

140-180

1:6

HJ7000-节能燃烧器

HJ-7000

7000T/D

12-24

25-30

300-360

220-280

140-180

1:6

HJ8000-节能燃烧器

HJ-8000

8000T/D

14-28

25-30

300-360

220-280

140-180

1:6

HJ10000-节能燃烧器

HJ-10000

10000T/D

18-30

25-30

300-360

220-280

140-180

1:6
