HJ分体计量式氨水喷射系统
  效果好:低成本、低投入,
降低氨水使用量20%-30%!
  重拳研发SNCR技术系统关键部件
——HJ纳米级分体优化喷枪!


专利证号:ZL 2016 2 0905256.1

一、技术概述
现有水泥熟料生产线采用《选择性非催化还原(SNCR)技术》降低NOX排放,即在窑尾预热器合适温度区域喷入氨水,氨水与NOX反应实现NOX的脱除。
现有SNCR技术的氨水喷射系统,氨水由一个主管路分给多个喷枪,由于主管路到每个喷枪的距离不同造成阻力不同,因此氨水经过主管路后分配给每个喷枪的流量不同、压力不同,影响喷枪的雾化效果。
采用分体计量式氨水喷射系统可有效解决氨水喷枪流量分配不均问题,使每个氨水喷枪的雾化效果好,提高脱硝效率,降低氨水的使用量。
二、技术性能
Pro1. “凤翼式”仿生物分体计量
分体计量式氨水喷射系统采用独立控制每个喷枪的流量和压力,即每个氨水喷枪上都安装流量控制器、压力控制器,使每个喷枪的氨水流量和压力都相同,使每个氨水喷枪的雾化效果好,提高脱硝效率,降低氨水的使用量。
Pro2. 完善单个喷枪功能分区
分体计量式氨水喷射系统优化喷枪的布局和位置,使氨水全覆盖烟气区域,提高脱硝效率,降低氨水的使用量。
Pro3. 重拳研发HJ纳米级分体优化喷枪

分体计量式氨水喷射系统采用高效的纳米级喷枪,喷枪是整个SNCR技术系统的关键部件,提高喷枪的雾化效果,提高脱硝效率,降低氨水的使用量。

点击咨询
Pro4. 降低氨水使用量20%-30%
分体计量式氨水喷射系统可在现有氨水用量的基础上降低氨水使用量20%-30%。

三、实施方案
分体计量式氨水喷射系统实施方便,优化安装

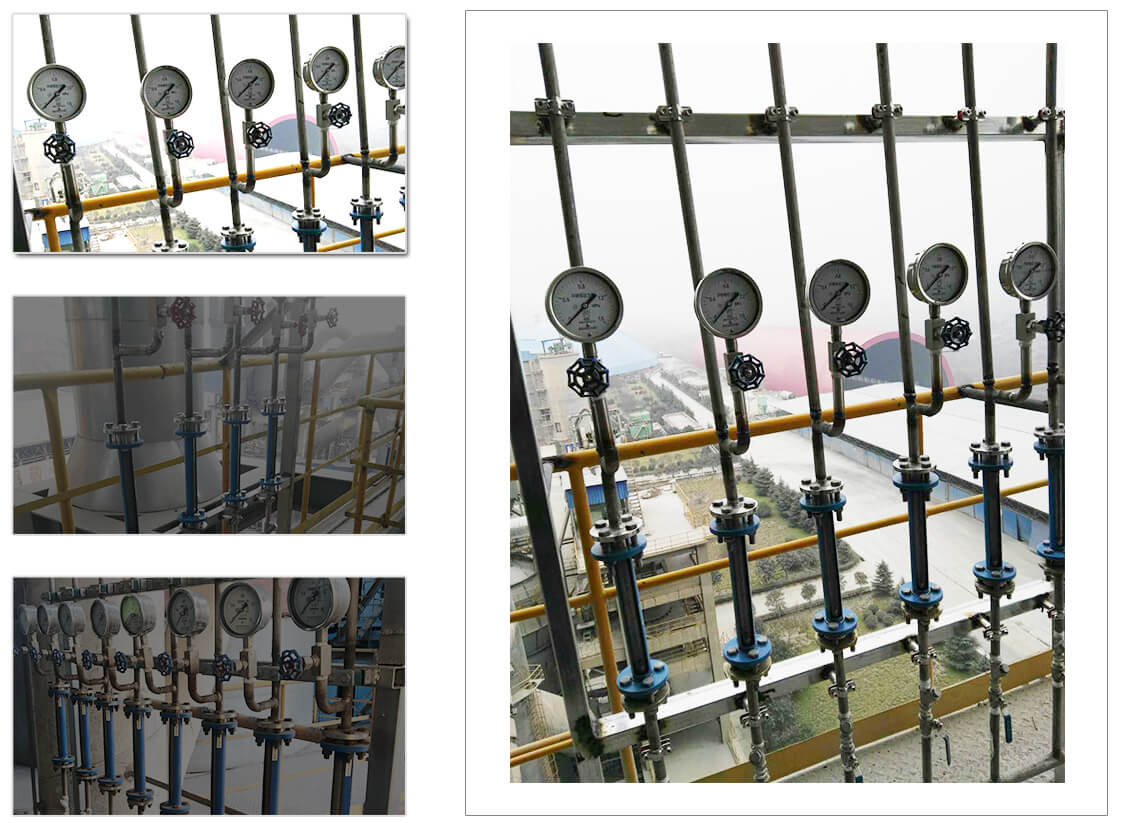

1、安装现场图
INSTALLATION SITE PLAN

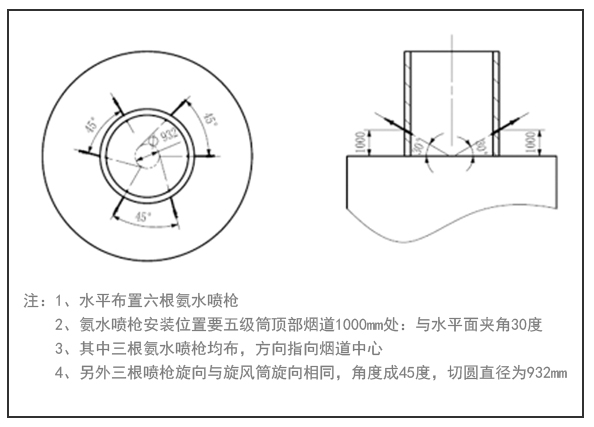

2、喷枪布置图
SPRAY GUN TO DECORATE FIGURE

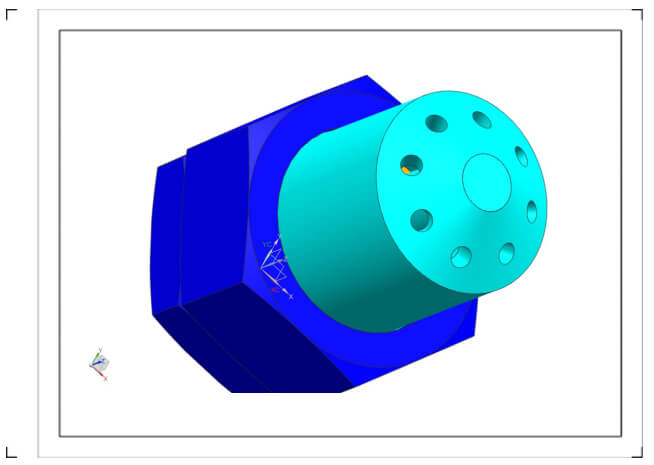

3、喷枪示意图
SPRAY GUN SCHEMATIC

四、经济效益分析
HJ分体计量式氨水喷射系统

以5000t/d水泥生产线为例,每天喷氨水20吨。
节约氨水用量 工作时间 氨水费用 共计节约费用
6T/D 300D 700¥/T 1260000¥
如上表所示:

按原来喷氨水量计算:可节约氨水使用量6T/D
生产线按每年300天计算,氨水使用量共计可节约

6T/D X 300D = 1800T

氨水按照每吨700元费用计算,共计可节约

1800T X 700¥/T = 1260000¥

整个项目投资回收期为4个月!了解更多>>
