HJ纳米节氨器产品创新点

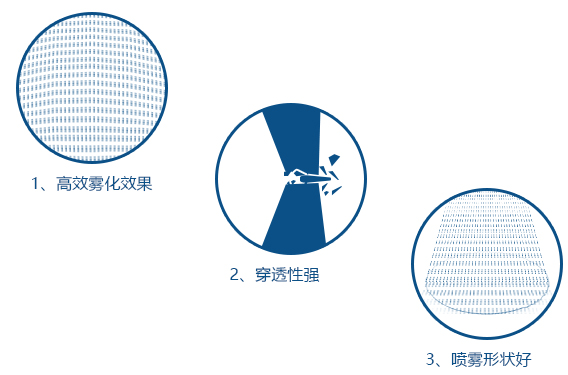

1、高效雾化效果:

HJ纳米节氨器属纳米级雾化颗粒,平均雾化颗粒直径小于30微米,在相同氨水用量的情况下,氨水雾滴数量增加上百倍,雾滴总表面积增加数十倍,提高了氨与NOx烟气接触面积,加强了氨粒子与NOx烟气的反应效率,脱硝喷枪效率更高,氨逃逸率更低。

2、穿透性强:

HJ纳米节氨器结构采用流体力学CFD数值仿真,喷枪的液体流道、气体流道沿程阻力系数小,喷射距离可达6米,使喷射后雾化颗粒的速度快,雾化颗粒从喷嘴出口喷射出的时速高达60m/s,消除了粉尘阻力的影响,使氨水与烟气充分混合,强化了氨粒子与NOx烟气的反应速率,从而提高了脱硝效率。

3、喷雾形状好:

HJ纳米节氨器雾化颗粒覆盖面大,喷雾形状为广角扇形,雾化直径可达3-4米,使氨粒子与NOx烟气的充分混合,提高了脱硝效率。

选用特种钢材,喷枪需要耐高温、耐磨损、耐腐蚀。
HJ纳米节氨器关键部位如喷枪及枪头杆采用耐高温不锈钢制造,可在不高于1200℃环境下保持高强度、抗腐蚀性以及高耐磨性,
能够使喷氨区域持续均衡,喷雾液滴分布均匀、流道通畅,无阻塞现象。

HJ纳米节氨器采用多种不同角度、不同位置并通过CFD流场模拟分析,结合现场测量情况可达到较高的脱硝效率。

调节能力灵活
HJ纳米节氨器具有伸缩调节能力,当现场工况与设计有少量出入时,可对喷枪位置做出部分调节,以提升脱硝效率。同时,
脱硝喷枪若一段不使用,可以退出炉内,以延长喷枪使用寿命。
采用快速连接方式,拆卸方便
采用保护套管与活动法兰连接,可手动将喷枪伸进或者退出炉内;采用金属保护套管,套管采用先进的热处理技术,使保护套管具有耐高温及耐磨损强度;
无需另设冷却装置就可提升喷枪长期安全、稳定运行性;HJ纳米节氨器体积小,套管外径只有28mm,可直接安装于炉壁上。

主要技术参数

喷枪型号

液体压力
(MPA)

气体压力
(MPA)

可达喷氨量
(kg/h)

出口喷射
速度(m/s)

喷射可达
距离(m)

可达雾化
直径(m)

平均粒径
(μm)

HJ-p18

0.5-0.6

0.4-0.5

120

60

4

2.8

34

HJ-p20

0.5-0.6

0.4-0.5

140

55

4.5

3

36

HJ-p22

0.5-0.6

0.4-0.5

160

55

5

3.2

36

HJ-p24

0.5-0.6

0.4-0.5

180

50

6

3.6

36
