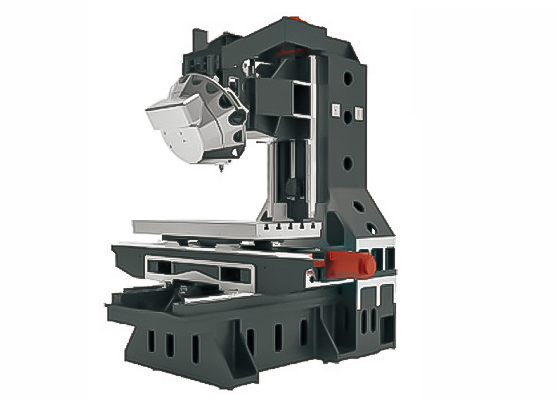

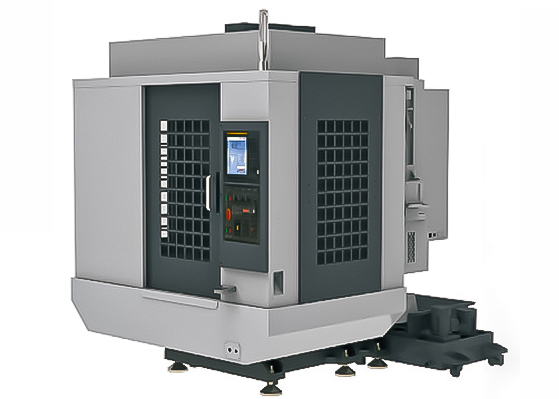

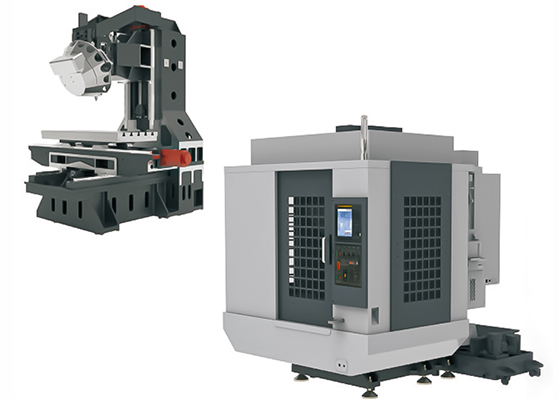

CV立式钻铣攻牙加工中心

钻攻中心是集切削、钻孔、攻牙为一体的，工作效率快且精度高的机床

主要应用于一般精密机械与3C电子零件，以及汽机车产业、加工模具业、航天、医疗器材业.....

所属分类立式加工中心系列

关键词CV立式钻铣攻牙加工中心

立即咨询>

1、效率高，钻攻机主轴旋转速度高，多数机型配备自动换刀、自动定位和自动切换功能，可实现一次装夹，多刀位加工，生产效率高，适用于批量生产；

2、精度高，多数机型配备高精度光电尺、高精度丝杆等元件，确保精度和稳定性，可在铝合金、铜、钢材、玻璃等多种材料上进行精密加工；

3、多功能，多数机型还具有复合加工能力，可在一次定位下完成多种加工，可满足各类零件加工需求；

规格/机型	单位	VT640A/B	VT840A/B	VT1050A/B	VT1350A/B	VT1650A/B
工作内容
工作台尺寸	MM	700×400	1000×400	1100×500	1300×500	1700×500
X轴行程(左右)	MM	600	800	1000	1300	1600
Y轴行程(前后)	MM	400	400	500	500	500
Z轴行程(上下)	MM	350	350	350	350	350
主轴鼻端至工作台面距离	MM	100-500	100-500	100-500	100-500	100-500
Z轴加高(选配)	MM	300-650	300-650	300-650	300-650	300-650
工作台最大载重	KG	350	350	550	550	550
主轴规格(A款)
主轴内孔锥度	BT	BT30	BT30	BT30	BT30	BT30
主轴结构	/	直连式	直连式	直连式	直连式	直连式
主轴转速	RPM	20000	20000	20000	20000	20000
主轴马力	kW	3.7/5.5	3.7/5.5	3.7/5.5	3.7/5.5	3.7/5.5
主轴规格(B款)
主轴结构	/	直连式	直连式	直连式	直连式	直连式
主轴内孔锥度	BT	BT40	BT30	BT30	BT30	BT30
主轴转速	RPM	12000	12000	12000	12000	12000
主轴马力	KW	7.5/11	7.5/11	7.5/11	7.5/11	7.5/11
进给内容
G00快速进给	M/MIN	48/48/48	48/48/48	48/48/48	48/48/48	48/48/48
G01切削进给	MM/MIN	1-10000	1-10000	1-10000	1-10000	1-10000
伺服电机规格	NM	8/8/22B	8/8/22B	12/12/22B	12/12/22B	22/22/22B
伺服电机转速	RPM	3000	3000	3000	3000	3000
电机联接方式	/	直联	直联	直联	直联	直联
XY/Z滚珠丝杆规格	MM	28/3216	28/3216	32/4016	32/4016	32/4016
X轴线轨规格	MM	30滚珠	30滚珠	35滚珠	35滚珠	35滚珠
Y轴线轨规格	MM	30滚珠	30滚珠	35滚珠	35滚珠	35滚珠
Z轴线轨规格	MM	35滚珠	35滚珠	35滚珠	35滚珠	35滚珠
轴项定位精密	MM	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
重复定位精密	MM	±0.003/300	±0.003/300	±0.003/300	±0.003/300	±0.003/300
最小移动值	MM	0.001	0.001	0.001	0.001	0.001
刀库系统
刀库结构	PCS	夹臂式	夹臂式	夹臂式	夹臂式	夹臂式
伺服刀库容量	T	21	21	21	21	21
换刀时间T-T	MIN	0.8	0.8	0.8	0.8	0.8
最大刀具重量	KGS	6	6	6	6	6
油气压系统
空气压力	KG	6.5-8	6.5-8	6.5-8	6.5-8	6.5-8
润滑油容量	L	4	4	4	4	4
电源容量	Kw	18	18	18	18	18
冷却液容量	L	220	220	250	250	250
外形规格
机器重量(约)	KG	3200	3600	5500	6800	8000
机器长度(前后)	mm	1800	2000	2600	3400	4200
机器宽度(左右)	mm	1600	1600	2400	2400	2400
机器高度(最高)	mm	2500	2500	2700	2700	2700
机器高度(最低)	mm	2100	2100	2300	2300	2300
排屑方式	/	后冲	后冲	后冲	后冲	后冲
注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。
