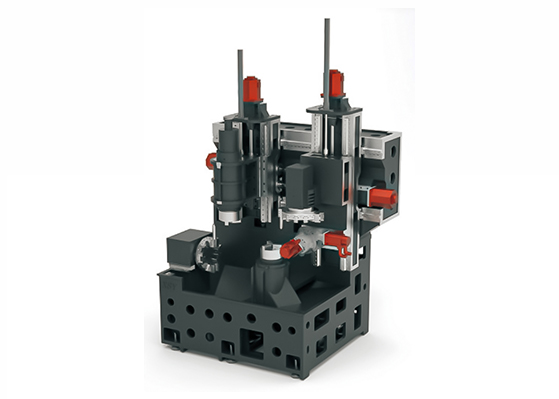

正倒立式数控车床

最佳化机型结构黄金比例设计，机台刚性及稳定性良好。在提升精度及高钢性方面达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完美，是投资者提高生产效能，创造获利的利器。

所属分类卧式加工中心系列

关键词正倒立式数控车床

立即咨询>

1、数控立车采用立式结构，通过固定刀具对工件进行加工，可完成多形状的切削加工，且工件与固定刀具的相对位置较灵活；

2、数控立车主要应用于加工直径较大、长度较短的大型、重型工件和不易在卧车上装夹的工件；

3、刀塔可增加铣钻攻动力头，解决正反面车削后的铣钻攻作业。

机床型号	单位	TYA300正立	TYA300倒立	TYA500正立	TYA500倒立
三轴移动量
最大回旋直径	mm	400	400	600	600
X轴最大行程	mm	700	400	900	600
Z轴最大行程	mm	420	600	420	600
最大车削直径	mm	380	380	480	480
最大切削高度	mm	300	300	300	300
主轴规格
主轴结构	/	同步电主轴	同步电主轴	同步电主轴	同步电主轴
主轴头部规格	A2	A2-6	A2-6	A2-6	A2-6
主轴内孔锥度	mt	1:20	1:20	1:20	1:20
主轴转速范围	rpm	50-2500	50-2500	50-2500	50-2500
主轴电机功率	kw	22	22	22	22
液压卡盘
液压卡盘规格	mm	254/304	254/304	254/304	254/304
液压油缸规格	/	125	125	125	125
刀塔规格
伺服液压刀塔	pcs	8/12T	8/12T	8/12T	8/12T
刀柄尺寸/圆孔	mm	25*25/φ32	25*25/φ32	25*25/φ32	25*25/φ32
刀塔规格
电机连接方式	/	直联	直联	直联	直联
X/Z轴伺服电机功率	nm	22/22	22/22	22/22	22/22
Z轴导轨规格	mm	滚珠45*2	滚珠45*2	滚珠45*2	滚珠45*2
X轴导轨规格	mm	滚珠45*2	滚珠45*2	滚珠45*2	滚珠45*2
X/Z轴丝杆	mm	4010/4010	4010/4010	4010/4010	4010/4010
X/Z轴快速位移	m/min	20/20	20/20	20/20	20/20
油气压系统
润滑油容量	L	4	4	4	4
电源容量	kw	25	25	25	25
冷却液容量	L	150	150	150	150
液压站容积	L	60	60	60	60
加工精度
X/Z向重复定位精度	mm	0.003/0.005	0.003/0.005	0.003/0.005	0.003/0.005
圆度	mm	0.005	0.005	0.005	0.005
直径一致性	mm	0.015/300	0.015/300	0.015/300	0.015/300
平面度(只许凹)	mm	0.015/300	0.015/300	0.015/300	0.015/300
粗糙度(铝或钢)	ra	0.4-0.8	0.4-0.8	0.4-0.8	0.4-0.8
其地
空压源	Kg/cm²	6.5-8	6.5-8	6.5-8	6.5-8
外形尺寸(LWH)	mm	320015002600	320015002600	360017002900	360017002900
整机重量(约)	kg	10000	10000	10000	10000
注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。
