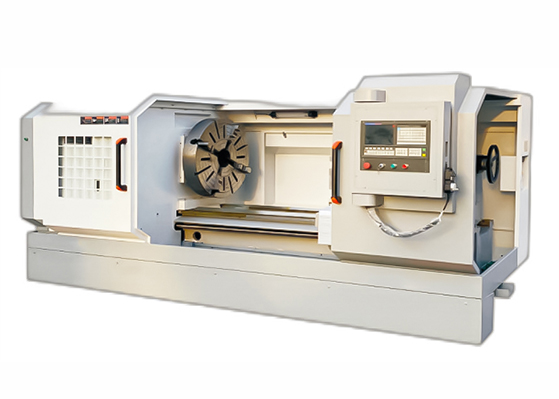

硬轨平床身数控车床
最佳化C型结构黄金比例设计，机台刚性及稳定性良好，三轴使用进口精密线轨。在提升精度及高钢性方面达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完美是投资者提高生产效能，创造获利的利器。
主要应用于一般精密机械与3C电子零件，以及汽机车产业、加工模具业、航天、医疗器材业.....
所属分类卧式加工中心系列
关 键 词硬轨平床身数控车床
1、经济型数控车床，加工直径大，车削长度长，配有手动尾座特点；
2、传统的齿轮箱结构，挡内无级变速，采用伺服主轴电机，满足低转速高扭矩；
3、导轨采用“-V- 平”硬轨结构，表面淬火处理，耐用，满足刚性需求；
4、在原来的钣金结构上加了全防护，不会有漏水现象。
| 机床型号 | 单位 | TK50/1000/1500 /2000/3000 |
TK56/1000/1500 /2000/3000 |
TK63/1000/1500 /2000/3000 |
| 三轴移动量 | ||||
| 床身上最大回旋直径 | mm | 500 | 560 | 530 |
| 滑板上最大回旋直径 | mm | 280 | 310 | 330 |
| 最大车削直径 | mm | 500/350 | 560/400 | 630/500 |
| 最大加工长度 | mm | 950/1460/1950/2950 | 950/1460/1950/2950 | 950/1460/1950/2950 |
| X轴最大行程(四工位刀架) | mm | 320 | 320 | 320 |
| X轴最大行程(六工位刀架) | mm | 235 | 235 | 235 |
| Z轴最大行程行程 | mm | 850/1350/1850/2850 | 850/1350/1850/2850 | 850/1350/1850/2850 |
| 主轴规格 | ||||

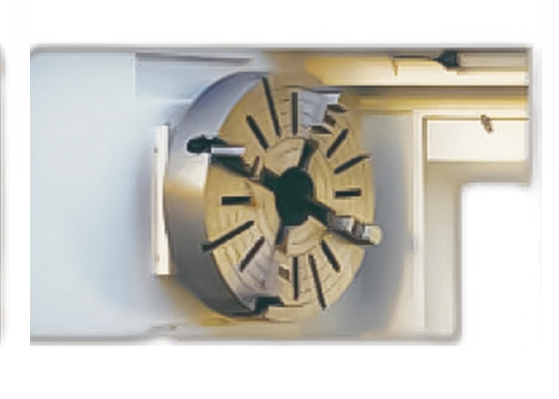

| 主轴头部规格 | A2 | ISO702 A2-8 | ISO702 A2-8 | ISO702 A2-8 |
| 主轴内孔锥度(公制) | mt | 1:20 | 1:20 | 1:20 |
| 拉管通孔直径 | mm | 77 | 77 | 77 |
| 主轴转速范围 | rpm | 3档无极21-1620 | 3档无极21-1620 | 3档无极21-1620 |
| 主轴电机最大扭矩 | nm | 800 | 800 | 800 |
| 主轴电机功率 | kw | 7.5 | 11 | 11 |
| 电机类型 | / | 伺服电机 | 伺服电机 | 伺服电机 |
| 刀具规格 | ||||

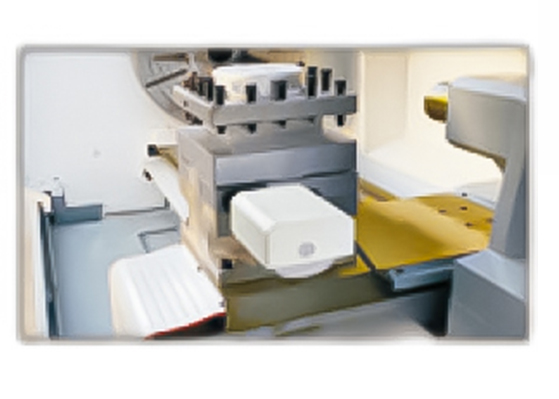

| 刀具数量 | pcs | 4 | 4 | 4 |
| 刀具数量(选) | pcs | 6 | 6 | 6 |
| 刀柄尺寸 | mm | 25*25 | 25*25 | 25*25 |
| 进给速度 | ||||
| X向最快移动速度 | m/min | 6 | 6 | 11 |
| Z向最快移动速度 | m/min | 8 | 8 | 11 |
| 尾座规格 | ||||
| 尾座套筒直径 | mm | 75(80液压尾座) | 75(80液压尾座) | 75(80液压尾座) |
| 尾座套筒锥孔 | mm | MT5(MT3主轴液压尾座) | MT5(MT3主轴液压尾座) | MT5(MT3主轴液压尾座) |
| 尾座套筒行程 | mm | 150(130液压尾座) | 150(130液压尾座) | 150(130液压尾座) |
| 三轴精度 | ||||
| X/Z轴重复定位精度 | mm | 0.003/0.005 | 0.003/0.005 | 0.003/0.005 |
| 圆度 | mm | 0.005 | 0.005 | 0.005 |
| 直径一致性 | mm | 0.015/300 | 0.015/300 | 0.015/300 |
| 平面度(只许凹) | mm | 0.015/300 | 0.015/300 | 0.015/300 |
| 粗糙度(铝或钢) | ra | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 |
| 其他 | ||||
| 空压源 | kg/cm² | 6.5-8 | 6.5-8 | 6.5-8 |
| 整机长度L | mm | 3200/3700/4700/5700 | 3200/3700/4700/5700 | 3200/3700/4700/5700 |
| 整机宽度W | mm | 1500 | 1550 | 1600 |
| 整机高度H | mm | 1700 | 1750 | 1800 |
| 整机重量(约) | kg/cm² | 2500/3200/4700/5700 | 2700/3400/4400/5400 | 3200/3700/4700/5700 |
| 注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。 |
