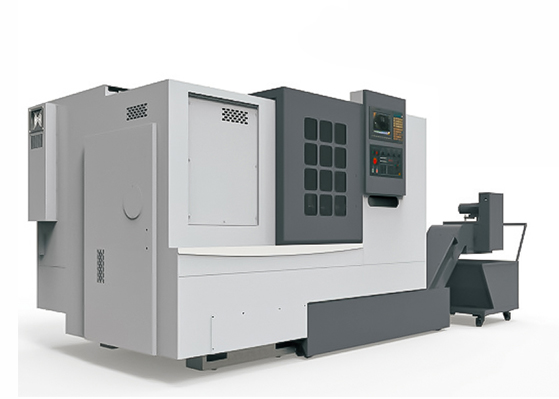

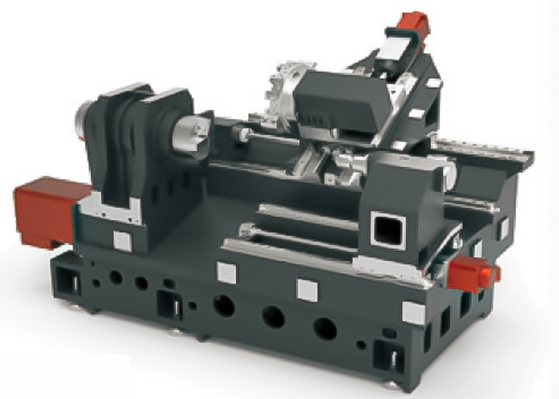

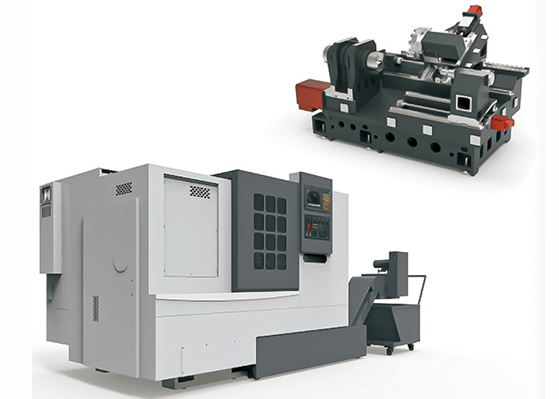

卧式数控车床斜床身系列

卧式数控车床是一种高效率、高精度、高稳定性数控车床，它具有更高的加工效率和加工精度，能满足多种加工需求，如果需要同时加工多道工序或需要更高精度的加工任务，这款车床是最佳选择；

所属分类卧式加工中心系列

关键词卧式数控车床斜床身系列

立即咨询>

1、刀塔机可以同时进行多种不同的切削工序，生产效率高；

2、刀塔机具有更高的加工精度和稳定性，能够制造出更加精密的工件；

3、刀塔机刀盘可装夹多种工具，满足不同用户的加工需求。

机床型号	单位	TC38B400L	TC56B600L	TC66B1100L	TC66B2200L	TC66B4200L
三轴移动量
床身上最大回旋直径	mm	420	600	660	660	660
X轴行程	mm	220	240	270	270	270
Z轴行程	mm	480	630	1100	2200	4200
卡盘装夹最长工件	mm	300	600	1030	2100	4100
最大切屑盘类直径	mm	340	450	530	530	530
棒料最大直径	mm	φ45	φ51	φ66	φ66	φ66
主轴规格
主轴头部规格(标配)	A2	A2-5	A2-6	A2-8	A2-8	A2-8
主轴头部规格(选配)	A2	/	A2-8	A2-11	A2-11	A2-11
主轴内孔锥度	m	MT6	1:20	1:20	1:20	1:20
主轴内孔直径	mm	φ56	Φ80	Φ80	Φ80	Φ80
拉管通孔直径	mm	φ45	Φ68	Φ68	Φ68	Φ68
主轴转速	pm	5000	3000	3000	3000	3000
主轴电机功率	kw	7.5	15	18.5	18.5	18.5
卡盘规格
液压中空卡盘(标配)	"	6"	10"	10"	10"	10"
液压中空卡盘(选配)	"	8"	12"	12"	12"	12"
液压站容积	L	55	55	55	55	55
刀塔规格
伺服液压刀塔	mm-t	80-8T	100-12T	100-12T	100-12T	100-12T
刀柄尺寸/圆孔	mm	25*25/φ32	25*25/φ32	25*25/φ40	25*25/φ40	25*25/φ40
尾座规格
心轴外径	mm	φ60	φ80	φ80	Φ130	Φ130
尾座行程	mm	100	100	100	100	100
尾座内孔锥度	mt	MT4	MT5	MT5	MT6	MT6
卡盘端面到顶尖	mm	350	610	1100	2150	4150
液压尾座尾架形式	/	手动	手动	手动	手动	手动
尾座伺服形式	/	编程伺服尾架	编程伺服尾架	编程伺服尾架	编程伺服尾架	编程伺服尾架
进给速度
X向最快移动速度	m/min	20	20	20	20	20
Z向最快移动速度	m/min	25	20	20	20	20
轴向传动内容
X/Z直线导轨规格	mm	滚珠35/35	滚珠45/45	滚珠45/45	滚珠45/45	滚珠45/45
X/Z滚珠丝杆规格	mm	3210/3210	3210/4012	4010/4012	4010/5012	4010/5012
X/Z滚珠丝杆轴承规格	mm	2562/2562P4	2562/3062P4	3062/3062P4	3062/3072P4	3062/50100P4
X/Z轴伺服电机功率	nm	8/8	11.5/11.5	15/18.6	15/27	15/30
三轴精度
X/Z轴重复定位精度	mm	0.003/0.005	0.003/0.005	0.003/0.005	0.003/0.005	0.003/0.005
圆度	mm	0.005	0.005	0.005	0.005	0.005
直径一致性	mm	0.015/300	0.015/300	0.015/300	0.015/300	0.015/300
平面度(只许凹)	mm	0.015/300	0.015/300	0.015/300	0.015/300	0.015/300
粗糙度(铝或钢)	ra	0.4-0.8	0.4-0.8	0.4-0.8	0.4-0.8	0.4-0.8
其地
空压源	Kg/cm²	6.5-8	6.5-8	6.5-8	6.5-8	6.5-8
外形尺寸(LWH)	mm	180015001500	300019001800	400019001800	520019001800	6720019001800
整机重量(约)	t	3000	4500	5800	8500	12000
注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。
