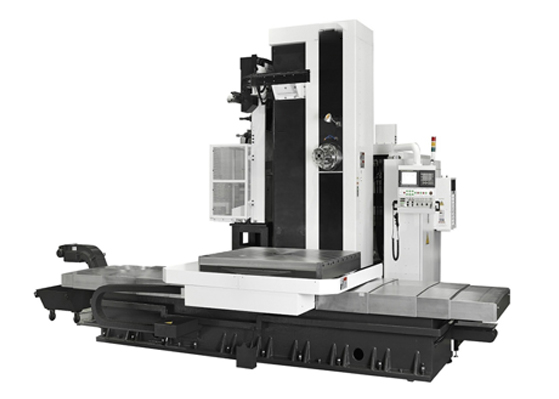

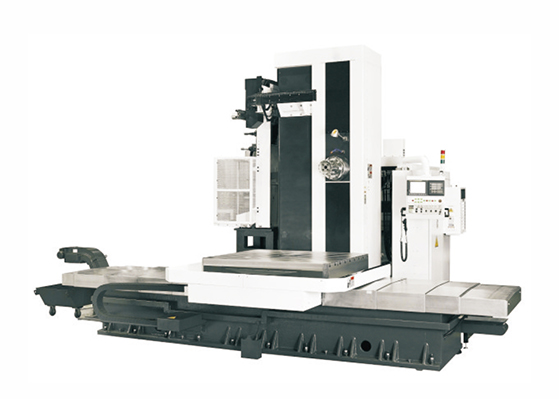

卧式数控镗铣床
最佳化机型结构黄金比例设计，机台刚性及稳定性良好，三轴使用进口精密螺杆线轨。在提升精度及高钢性 方面达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完美， 是投资者提高生产效能，创造获利的利器；
所属分类立式加工中心系列
关 键 词立式加工中心VMC线轨机
1、主体铸件之机体结构全新强化设计分析；
2、三轴线轨采用高精密度线性滑轨；
3、完美的设计保证高切削效能及加工未定性。
| 机床型号 | 单位 | HB-1400B/C | HB-1800B/C | HB-2400B/C |
| 三轴移动量 | ||||
| X轴行程 | mm | 2000 | 2500 | 3000 |
| Y轴行程(主轴箱上下移动) | mm | 1200 | 1500 | 2000 |
| Z1轴行程 | mm | 1000 | 1250 | 1500 |
| 主轴中心至工作台面距离 | mm | 200-1400 | 200-2050 | 400-2600 |
| 主轴端面至工作台中心距离 | mm | 200-1400 | 200-1700 | 200-2200 |
| Z2轴行程 | ||||
| Z2轴行程(B方枕前后) | mm | 500 | 780 | 780 |
| B方枕规格 | mm | 320 | 320 | 320 |
| Z2轴行程(C镗杆前后) | mm | 700 | 700 | 700 |
| C镗杆规格 | mm | 130 | 130 | 130 |
| 工作台 | ||||
| 回转工作台尺寸 | mm | 1400*1200 | 1800*1600 | 2400*2200 |
| 工作台数量A/B | n | 1/2 | 1/2 | 1/2 |
| 工作台分度 | 度 | 5*360/任意 | 5*360/任意 | 5*360/任意 |
| T型槽尺寸(槽数*宽度) | no*mm | 9-24 | 9-24 | 11-24 |
| 工作台最大载重 | t | 7 | 12 | 20 |
| 主轴 | ||||
| 主轴转速 | rpm | 3000/6000(选) | 3000/6000(选) | 3000/6000(选) |
| 主轴功率 | kw | 22 | 22 | 22 |
| 主轴规格 | type | BT50 | BT50 | BT50 |
| 主轴直径 | mm | 190 | 190 | 190 |
| 主轴传动结构(标配) | type | 皮带 | 皮带 | 皮带 |
| 主轴传动结构(选配) | type | 齿轮 | 齿轮 | 齿轮 |
| 主轴传动结构(选配) | type | 直联 | 直联 | 直联 |
| 三轴 | ||||
| 三轴快移(X/Y/Z) | m/min | 12/12 | 12/12 | 12/12 |
| 快速移动速度(Z1/Z2) | mm/min | 12/16 | 12/16 | 12/16 |
| 抱闸电机功率(X/Y) | nm | 36/36B | 45/36B | 45/36B |
| 电机功率(Z1/Z2) | nm | 36/23 | 45/23 | 45/23 |
| 进给电机连接方式(X/Y/Z) | pm | 直联 | 直联 | 直联 |
| 三轴螺杆规格(X/Y/Z) | mm | 63/63/63 | 63/63/63 | 80/63/63 |
| 方滑枕/镗杆滚珠丝杆规格 | mm | 50 | 50 | 50 |
| X轴线轨规格 | mm | 55滚柱 | 55滚柱 | 55滚柱 |
| Y轴线轨规格 | mm | 45滚柱*4 | 45滚柱*4 | 45滚柱*4 |
| Z轴线轨规格 | mm | 55滚柱 | 55滚柱 | 55滚柱 |
| Y轴线轨规格(选配) | mm | 硬轨 | 硬轨 | 硬轨 |
| 主轴箱体平衡系统 | 氮气平衡缸 | 氮气平衡缸 | 氮气平衡缸 | |
| 三轴精度 | ||||
| 三轴定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 三轴重复定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| 最小移动值 | mm | 0.001 | 0.001 | 0.001 |
| 其地 | ||||
| 电源需求 | kva | 45 | 50 | 50 |
| 电压浮动 | VAC | 380±5% | 380±5% | 380±5% |
| 相数 | PHASE | 三相五线 | 三相五线 | 三相五线 |
| 空压源 | kg/cm² | 6.5-8 | 6.5-8 | 6.5-8 |
| 水箱容量 | 450 | 550 | 750 | |
| 外形尺寸(L*W*H) | mm | 6000*4000*4000 | 8000*5000*6500 | 10000*5000*6500 |
| 机床结构 | 动柱结构 | 动柱结构 | 动柱结构 | |
| 整机重量(约) | t | 20 | 26 | 35 |
| 注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。 |
