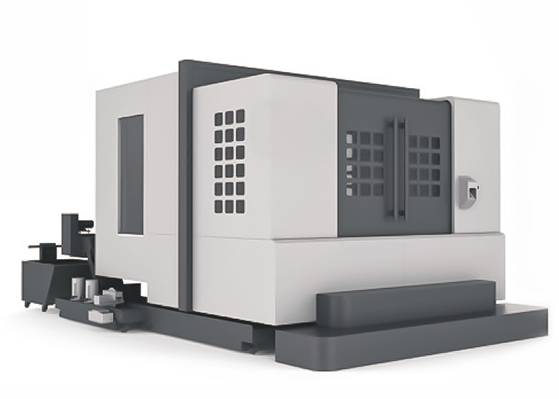

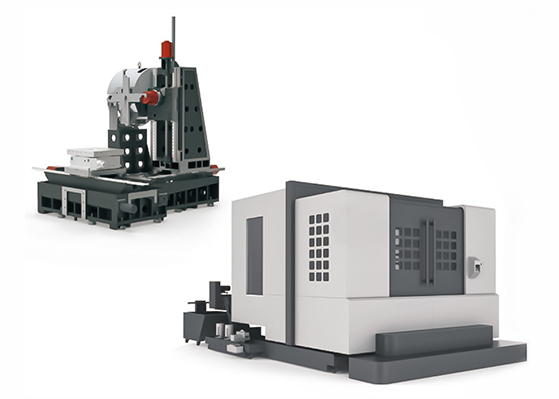

卧式加工中心
最佳化机型结构黄金比例设计，机台刚性及稳定性良好，三轴使用进口精密螺杆线轨。在提升精度及高钢 性方面达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完 美，是投资者提高生产效能，创造获利的利器。
所属分类立式加工中心系列
关 键 词立式加工中心VMC线轨机
1、卧式加工中心排屑能力更好，在加工模具内腔、箱体等复杂零部件时工件与刀具更不容易损坏；

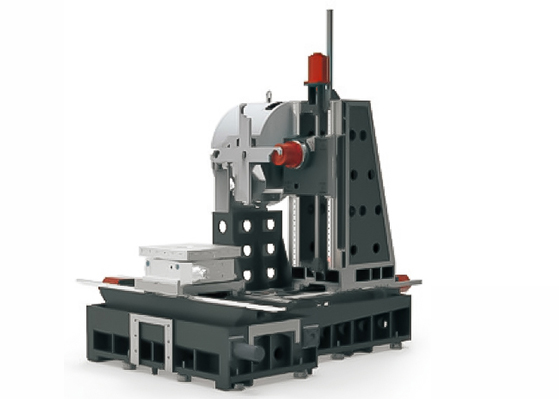

2、卧式加工中心结构复杂、刚性非常好，拥有超强抗震能力，利于加工复杂大型零部件。
| 机床型号 | 单位 | HMC-40A/B | HMC-63A/B | HMC-80A/B | HMC-100AB | HMC-140A/B |
| 三轴移动量 | ||||||
| X轴行程 | mm | 600 | 1050 | 1200 | 2000 | 2500 |
| Y轴行程(主轴箱上下移动) | mm | 550 | 770 | 1000 | 1600 | 2600 |
| Z轴行程 | mm | 550 | 900 | 1000 | 1000 | 1300 |
| 主轴中心至工作台面距离 | mm | 110-660 | 120-890 | 120-1120 | 120-1720 | 120-1420 |
| 主轴端面至工作台中心距离 | mm | 230-780 | 130-1030 | 400-1400 | 600-1600 | 600-1900 |
| 工作台 | ||||||
| 工作台尺寸 | mm | 400*400 | 500*500 | 800*800 | 1000*1000 | 1200*1400 |
| 工作台数量A/B | n | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| 工作台分度 | 度 | 1°*360 | 1°*360 | 1°*360 | 1°*360 | 1°*360 |
| 选配工作台 | 度 | 选配其他分度 | 选配其他分度 | 选配其他分度 | 选配其他分度 | 选配其他分度 |
| T型槽尺寸(槽数*宽度) | no*mm | 3-14 | 5-22 | 9-24 | 9-24 | 11-24 |
| 螺纹孔 | mm | 18-M14 | 24-M16 | 24-M16 | 24-M16 | 24-M16 |
| 工作台最大载重(单块) | kg | 400 | 1200 | 2500 | 3000 | 3500 |
| 工作台最大回旋面径 | mm | 600 | 1100 | 1400 | 2000 | 2700 |
| 主轴 | ||||||
| 主轴转速 | rpm | 10000/12000(选) | 6000 | 6000 | 6000 | 6000 |
| 主轴功率 | kw | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
| 主轴规格 | type | BT40 | BT50 | BT50 | BT50 | BT50 |
| 主轴直径 | mm | 150 | 190 | 190 | 190 | 190 |
| 三轴 | ||||||
| 三轴快移(X/Y/Z) | m/min | 48/48/48 | 32/32/32 | 32/32/32 | 24/24/24 | 24/24/24 |
| 切削速度 | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| 进给伺服电机现格(X/Y/Z) | kw | 22/22/22B | 30/40/30B | 40/40/40B | 40/40/40B | 40/40/40B |
| 进给电机连接方式(X/Y/Z) | rpm | 直联 | 直联 | 直联 | 直联 | 直联 |
| B轴电机参数 | nm | 8 | 12 | 22 | 30 | 30 |
| 滚珠螺杆规格(X/Y/Z) | mm | 40/40/40 | 40/40/50 | 50/50/50 | 63/63/63 | 63/63/63 |
| X轴线轨规格 | mm | 35滚珠 | 45滚柱 | 55滚柱 | 55滚柱 | 55滚柱 |
| Y轴线轨规格 | mm | 45滚珠 | 45滚珠 | 55滚柱 | 55滚柱 | 55滚柱 |
| Z轴线轨规格 | mm | 45滚珠 | 45滚珠 | 55滚柱 | 55滚柱 | 55滚柱 |
| 三轴精度 | ||||||
| 三轴定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 三轴重复定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| B定位精密 | mm | 10" | 10" | 10" | 10" | 10" |
| B重复定位精密 | mm | 5" | 5" | 5" | 5" | 5" |
| 最小移动值 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| ATC | ||||||
| 刀库结构 | type | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 |
| 换刀时间 | min | 2.2 | 2.2 | 5.2 | 5.2 | 5.2 |
| 刀柄型式 | type | BT40 | BT50 | BT50 | BT50 | BT50 |
| 刀库容量 | pcs | 24/30 | 24/30/40 | 30/40/50/60 | 30/40/50/60 | 30/40/50/60 |
| 最大刀具重量 | kg | 8 | 18 | 18 | 18 | 18 |
| 其地 | ||||||
| 电源需求 | kva | 18 | 30 | 30 | 30 | 30 |
| 空压源 | Kg/cm² | 6.5-8 | 6.5-8 | 6.5-8 | 6.5-8 | 6.5-8 |
| 水箱容量 | L | 350 | 550 | 550 | 550 | 550 |
| 外形尺寸A/B(L*W*H) | mm | 2500(3500)2500*2800 | 4700(7700)*7000*4500 | 5200(9200)*7500*4800 | 5800(9800)*8200*4800 | 6500(11800)*9200*5800 |
| 机床结构 | 十字型 | 倒T型 | 倒T型 | 倒T型 | 倒T型 | |
| 整机重量A/B(约) | t | 5.5/7 | 11/13.5 | 16/19.5 | 19/22.5 | 22/25.5 |
| 注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。 |
