卧式复合加工中心
最佳化C 型结构黄金比例设计，机台刚性及稳定性良好，三轴使用进口精密线轨。在提升精度及高钢性方面 达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完美， 是投资者提高生产效能，创造获利的利器。
主要应用于一般精密机械与3C电子零件，以及汽机车产业、加工模具 业、航天、医疗器材业……
所属分类立式加工中心系列
关 键 词立式加工中心VMC线轨机

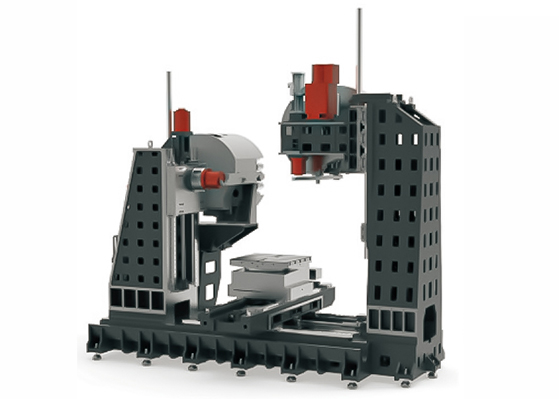

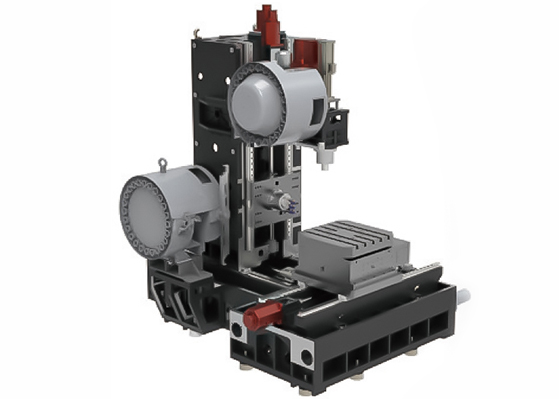

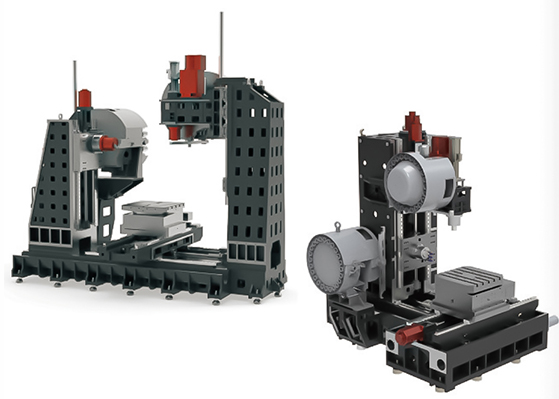

1、五大铸件之机体结构全新强化设计分析；
2、三轴线轨采用高精密度线性滑轨；
3、Z 轴搭配无配重设计，可提升Z 轴驱动性能，执行3D 加工可达最佳表面精度；
4、完美的设计保证高切削效能及加工未定性。
| 机床型号 | 单位 | HV50A | HV63A | HV63B |
| 三轴移动量 | ||||
| 卧式行程X(左右)*Y(上下)*Z(前后) | mm | 1100*600*600 | 1300*800*700 | 1300*800*700 |
| 立式行程X（左右）*Y（前后）*Z(上下) | 1000*600*600 | 1300*700*700 | 1300*700*700 | |
| 卧式主轴中心至工作台面距离 | mm | 50-650 | 50-850 | 50-850 |
| 主轴端面至工作台中心距离 | mm | 200-800 | 200-900 | 200-900 |
| 立式主轴中心至Z轴导轨面距离 | mm | 650 | 850 | 850 |
| 主轴鼻端至工作台面距离 | mm | 200-800 | 200-900 | 200-900 |
| 工作台 | ||||
| 工作台尺寸 | mm | 500*500 | 630*630 | 630*630 |
| 工作台数量 | n | 1 | 1 | |
| 工作台分度 | 度 | 1°*360 | 1°*360 | 1°*360 |
| 选配工作台 | 度 | 5°/任意等分 | 5°/任意等分 | 5°/任意等分 |
| T型槽尺寸(槽数*宽度) | no*mm | 3-20 | 5-22 | 5-22 |
| 工作台最大载重 | kg | 600 | 1100 | 1200 |
| 工件最大高度 | mm | 500 | 600 | 600 |
| 工作台最大回旋直径 | mm | 600 | 1000 | 1000 |
| 主轴 | ||||
| 主轴结构位置 | 同侧 | 同侧 | 同侧 | |
| 立/卧主轴最高转速 | rpm | 8000 | 3000/6000 | 3000/6000 |
| 立/卧主轴直联最高转速 | rpm | 12000 | 8000 | 8000 |
| 立/卧主轴功率 | kw | 11 | 18.5 | 18.5 |
| 主轴规格 | type | BT40 | BT50 | BT50 |
| 主轴直径 | mm | 150 | 190 | 190 |
| 三轴 | ||||
| 三轴快移(X/Y/Z) | m/min | 24/24/24 | 24/24/24 | 24/24/24 |
| 切削速度 | mm/min | 1-10000 | 1-10000 | 1-10000 |
| 进给伺服电机规格(X/Y/Z) | nm | 22/22/22 | 27/27/27 | 27/27/27 |
| B/Z轴伺服电机规格 | nm | 12/12 | 20/27 | 20/27 |
| 立柱导轨/丝杆规格 | mm | 滚柱45/丝杆40 | 滚柱45/丝杆40 | 滚柱45/丝杆40 |
| X轴导轨/丝杆规格(工作台) | mm | 滚柱45/丝杆40 | 滚柱45/丝杆40 | 滚柱45/丝杆40 |
| Y轴导轨/丝杆规格(鞍座前后) | mm | 滚柱45/丝杆40 | 滚柱55/丝杆50 | 滚柱55/丝杆50 |
| ATC | ||||
| 刀库结构 | type | 刀臂式 | 刀臂式 | 刀臂式 |
| 刀柄型式 | type | BT40 | BT40 | BT40 |
| 卧式刀库容量 | pcs | 24 | 24 | 24 |
| 立式刀库容量 | pcs | 24 | 24 | 24 |
| 最大道具直径 | mm | 110(120) | 110(200) | 110(200) |
| 最大刀具长度 | mm | 350 | 350 | 350 |
| 最大刀具重量 | kg | 8 | 15 | 15 |
| 其地 | ||||
| 电源需求 | kva | 40 | 60 | 60 |
| 空压源 | kg/cm² | 6.5-8 | 6.5-8 | 6.5-8 |
| 水箱容量 | L | 450 | 550 | 650 |
| 外形尺寸A/B (L*W*H) | mm | 3600*3200*3300 | 4600*4200*3700 | 4600*3900*3700 |
| 控制系统 | cnc | 多通道 | 多通道 | 多通道 |
| 整机重量(约) | t | 6.5 | 9.5 | 12 |
| 注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。 |
