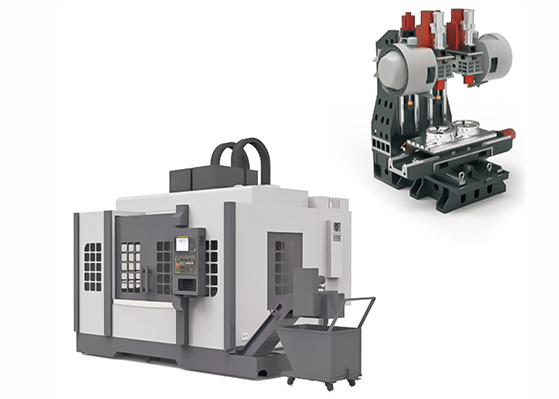

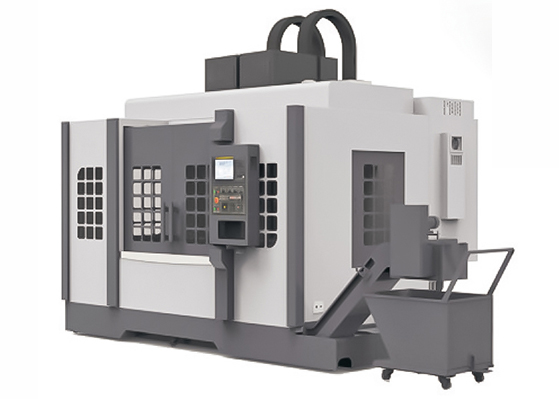

双主轴立式加工中心

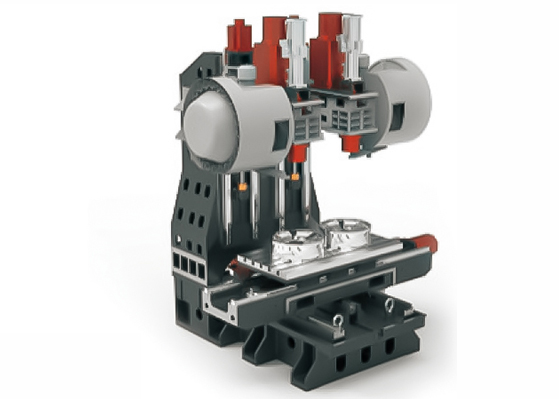

最佳化机型结构黄金比例设计，机台刚性及稳定性良好，三轴使用进口精密螺杆线轨。在提升精度及高钢性 方面达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完 美，是投资者提高生产效能，创造获利的利器
所属分类立式加工中心系列
关 键 词双主轴立式加工中心
1、两个主轴同时加工两个相同产品，加装装备及液压夹用可共用一套，节省成本，提高效率1.6-1.8倍；
2、两个工件加工时间长，可实现一人多机，解决人员问题；
3、特殊产品，两个公差一致，使用双主轴，加工相同产品，确保精度更高；
4、完美的设计保证高切削效能及加工未定性。
| 机床型号 | 单位 | VF855-1 | VF855-2 | VF1160-2 | VF1387-2 | VF1687-2 |
| 三轴移动量 | ||||||
| X轴行程 | mm | 800 | 800 | 1100 | 1300 | 1600 |
| Y轴行程 | mm | 550 | 550 | 600 | 800 | 800 |
| Z轴行程 | mm | 550 | 550 | 600 | 700 | 700 |
| 工作台数量 | N | 1 | 2 | 2 | 2 | 2 |
| 主轴鼻端离工作台面距离 | mm | 150-700 | 150-700 | 120-720 | 120-820 | 120-820 |
| 主轴中心至立柱导轨面距离 | mm | 605 | 605 | 660 | 880 | 880 |
| 工作台 | ||||||
| 工作台尺寸 | mm | 1000*500 | 1000*500 | 1200*600 | 1400*800 | 1700*800 |
| 工作台最大载重 | kg | 600 | 600 | 1000 | 1500 | 1500 |
| T型槽尺寸(槽数*宽度) | No*mm | 5*18mm | 5*18mm | 5*18mm | 5*12mm | 5*12mm |
| 主轴 | ||||||
| 主轴数量 | n | 2 | 2 | 2 | 2 | 2 |
| 主轴传动结构 | rpm | 皮带/直联 | 皮带/直联 | 皮带/直联 | 皮带/直联 | 皮带/直联 |
| 主轴转速 | rpm | 8000/12000 | 8000/12000 | 8000/12000 | 8000/10000 | 8000/10000 |
| 主轴功率 | kw | 7.5-11 | 7.5-11 | 11-15 | 15-18.5 | 15-18.5 |
| 主轴规格 | type | BT40 | BT40 | BT40 | BT50 | BT50 |
| 三轴 | ||||||
| 三轴快移(X/Y/Z) | m/min | 48/48/32 | 48/48/32 | 32/32/32 | 24/24/24 | 24/24/24 |
| 切削速度 | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| 进给伺服电机功率(X/Y/Z) | kw | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 4.0/3.0/3.0 | 4.0/3.0/3.0 |
| 进给电机连接方式(X/Y/Z) | rpm | 直联 | 直联 | 直联 | 直联 | 直联 |
| 该珠螺杆规格(X/Y/Z) | mm | 4016 | 4016 | 4012 | 5010 | 5010 |
| X轴线轨规格 | mm | 35滚柱 | 35滚柱 | 45滚柱 | 55滚柱 | 55滚柱 |
| Y轴线轨规格 | mm | 45滚柱 | 45滚珠 | 45滚珠 | 45滚柱*4 | 45滚柱*4 |
| Z轴线轨规格 | mm | 35滚柱 | 35滚柱 | 45滚柱 | 55滚柱 | 55滚柱 |
| 三轴精度 | ||||||
| 三轴定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 三轴重复定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| 最小移动值 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| ATC | ||||||
| 刀库结构 | type | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 |
| 换刀时间 | min | 2.2 | 2.2 | 2.2 | 3.2 | 3.2 |
| 刀柄型式 | type | BT40 | BT40 | BT40 | BT50 | BT50 |
| 刀库容量 | pcs | 24 | 24 | 24 | 24 | 24 |
| 最大刀具重量 | kg | 8 | 8 | 8 | 18 | 18 |
| 其地 | ||||||
| 电源需求 | kva | 23 | 23 | 23 | 30 | 30 |
| 空压源 | Kg/cm² | 6.5-8 | 6.5-8 | 6.5-8 | 6.5-8 | 6.5-8 |
| 水箱容量 | L | 250 | 250 | 300 | 370 | 370 |
| 外形尺寸(L*W*H) | mm | 2860*2600*2800 | 2860*2600*2800 | 3450*2800*2900 | 4200*3800*3600 | 4500*3800*3600 |
| 整机重量(约) | t | 6.7 | 7.2 | 9 | 14.5 | 16.8 |
| 注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。 |
