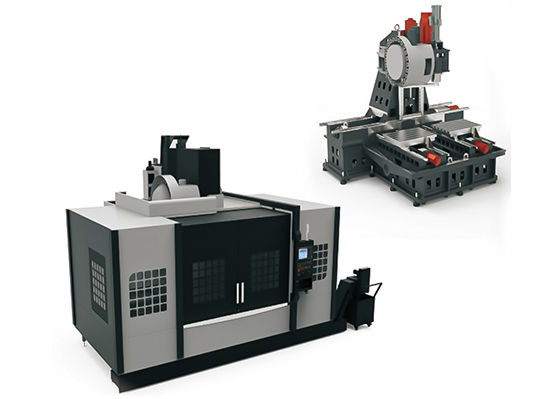

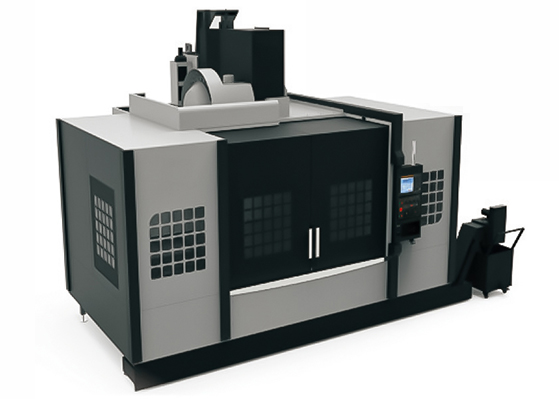

双工作台立式加工中心

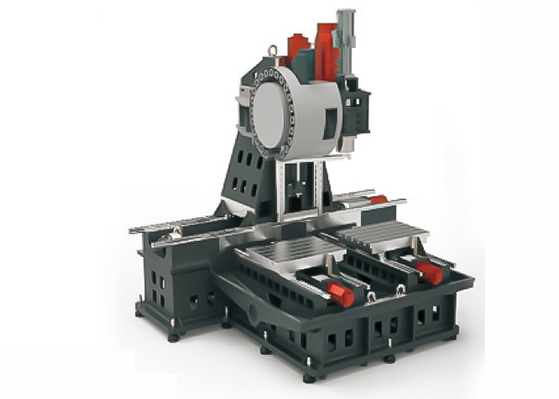

最佳化C 型结构黄金比例设计，机台刚性及稳定性良好，三轴使用进口精密线轨。在提升精度及高钢性方面达到 完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完美，是投资者提 高生产效能，创造获利的利器。
所属分类立式加工中心系列
关 键 词立式加工中心VMC线轨机
1、擅长加工程序短的工件，机床不用等待换工件时间，左右工作台连续加工， 一个加工， 一个装夹，解决人员 等待及换工件时间， 一人多机，可解决人等机停、换工件问题；
2、两个工作台可分别安装四轴、五轴，解决多面加工及复杂零部件；
3、满足长工件加工难点， Y 轴双工作台同步联动，满足X 轴大行程；
4、完美的设计保证高切削效能及加工未定性。
| 机床型号 | 单位 | VS650 | VS950 |
| 三轴移动量 | |||
| X轴行程 | mm | 1600 | 2200 |
| Y轴行程 | mm | 550 | 550 |
| Z轴行程 | mm | 550 | 550 |
| 工作台数量 | N | 2 | 2 |
| 主轴鼻端离工作台面距离 | mm | 150-650 | 150-650 |
| 主轴中心至立柱导轨面距离 | mm | 700 | 700 |
| 工作台 | |||
| 工作台尺寸 | mm | 650*500 | 900*500 |
| 工作台最大载重 | kg | 500 | 1000 |
| T型槽尺寸(槽数*宽度) | No*mm | 5*18mm | 5*18mm |
| 主轴 | |||
| 主轴传动结构 | rpm | 皮带/直联 | 皮带/直联 |
| 主轴转速 | rpm | 8000/12000 | 8000/12000 |
| 主轴功率 | kw | 11-15 | 11-15 |
| 主轴规格 | type | BT40 | BT40 |
| 三轴 | |||
| 三轴快移(X/Y/Z) | m/min | 32/48/32 | 32/48/32 |
| 切削速度 | mm/min | 1-10000 | 1-10000 |
| 进给伺服电机功率(X/Y/Z) | kw | 3.0/3.0/3.0 | 3.0/3.0/3.0 |
| 进给电机连接方式(X/Y/Z) | rpm | 直联 | 直联 |
| 该珠螺杆规格(X/Y/Z) | mm | 4016/5012 | 4016/5012 |
| X轴线轨规格 | mm | 45滚柱 | 45滚柱 |
| Y轴线轨规格 | mm | 35滚柱 | 45滚珠 |
| Z轴线轨规格 | mm | 35滚柱 | 45滚柱 |
| 三轴精度 | |||
| 三轴定位精度 | mm | ±0.005/300 | ±0.005/300 |
| 三轴重复定位精度 | mm | ±0.003/300 | ±0.003/300 |
| 最小移动值 | mm | 0.001 | 0.001 |
| ATC | |||
| 刀库结构 | type | 刀臂式 | 刀臂式 |
| 换刀时间 | min | 2.2 | 2.2 |
| 刀柄型式 | type | BT40 | BT40 |
| 刀库容量 | pcs | 24 | 24 |
| 最大刀具重量 | kg | 8 | 8 |
| 其地 | |||
| 电源需求 | kva | 30 | 40 |
| 空压源 | Kg/cm² | 6.5-8 | 6.5-8 |
| 水箱容量 | L | 250 | 350 |
| 外形尺寸(L*W*H) | mm | 3800*2700*2900 | 4200*2700*2900 |
| 整机重量(约) | t | 9 | 11 |
| 注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。 |
