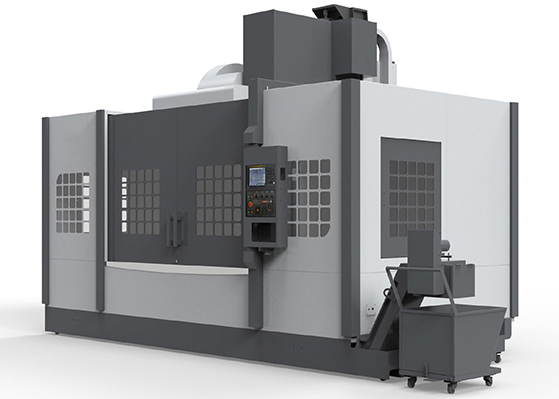

立式数控车床

最佳化机型结构黄金比例设计，机台刚性及稳定性良好。在提升精度及高钢性方面达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完美，是投资者提高生产效能，创造获利的利器。

所属分类立式加工中心系列

关键词立式数控车床

1、数控立车采用立式结构，通过固定刀具对工件进行加工，可完成多形状的切削加工，且工件与固定刀具的相对位置较灵活；

2、数控立车主要应用于加工直径较大、长度较短的大型、重型工件和不易在卧车上装夹的工件；

机床型号	单位	TY400	TY700	TY1000	TY1400	TY1800
三轴移动量
最大回旋直径	mm	500	800	1200	1600	2000
最大车削直径	mm	400	700	1000	1400	1800
最大切削高度	mm	400	600	600	800	800
主轴(卡盘)规格
主轴转速	rpm	50-4000	50-1500	50-1500	50-1500	50-1500
主轴头部规格	A2	A2-6	A2-11	A2-15	A2-15	A2-20
卡盘直径	mm	250	450	610	800	1250
主轴头部规格(标配)	A2	A2-5	A2-6	A2-8	A2-8	A2-8
法兰孔固定(选配)	mm	450	750	1100	1300	1700
最大工件重量	kg	400	1200	4000	5000	8000
主轴电机功率	kw	11	15	30	37	37
轴向传动内容
X轴行程(半径)	mm	250	350	550	650	900
Z轴刀架行程	mm	500	600	800	1000	1000
X/Z轴快速位移	m/min	20/20	16/16	16/16	16/16	16/16
X/Z轴伺服电机功率	mm	12/22	22/22	32/32	32/32	32/32
X/Z轴定位精度	mm	0.01	0.01	0.01	0.01	0.01
X/Z轴重复定位精度	mm	0.004	0.004	0.004	0.004	0.004
Z轴导轨规格	mm	滚珠45*2	滚珠45*3	滚珠45*3	滚珠45*3	滚珠45*3
X轴导轨规格	mm	滚珠45*2	滚珠45*2	滚珠45*2	滚珠45*2	滚珠45*2
X/Z轴丝杆	mm	4010/4010	4010/4010	5010/5010	5010/5010	5010/5010
油气压系统
润滑油容量	L	4	4	4	4	4
电源容量	kw	25	35	45	45	45
冷却液容量	L	150	300	500	600	700
加工精度
X/Z向重复定位精度	mm	0.003/0.005	0.003/0.005	0.003/0.005	0.003/0.005	0.003/0.005
液压尾座尾架形式	/	手动	手动	手动	手动	手动
圆度	mm	0.005	0.005	0.005	0.005	0.005
直径一致性	mm	0.015/300	0.015/300	0.015/300	0.015/300	0.015/300
平面度(只许凹)	mm	0.015/300	0.015/300	0.015/300	0.015/300	0.015/300
粗糙度(铝或钢)	ra	0.4-0.8	0.4-0.8	0.4-0.8	0.4-0.8	0.4-0.8
其地
空压源	Kg/cm²	6.5-8	6.5-8	6.5-8	6.5-8	6.5-8
外形尺寸(LWH)	mm	170016003300	230021003400	260024003600	320028003800	360032004200
整机重量(约)	kg	5500	9600	17200	19500	23500
注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。
