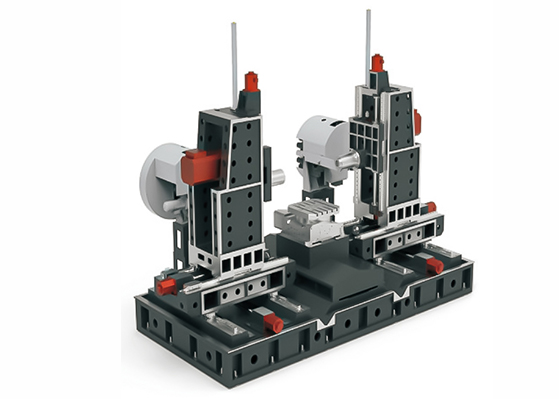

复合对卧式加工中心

最佳化机型结构黄金比例设计，机台刚性及稳定性良好，三轴使用进口精密线轨。在提升精度及高钢性方面达到完美平衡，是专为高效率加工需求的产业所设计开发的机型。高效率切削排屑效能方面，表现近乎完美，是投资者提高生产效能，创造获利的利器。

所属分类立式加工中心系列

关键词立式加工中心VMC线轨机

立即咨询>

1、主体铸件之机体结构全新强化设计分析；

2、复合对卧加工中心，一次装夹两面加工，减少加工时间，提升加工效率；

3、系统可选配多通道，满足不同的加工需求；

4、完美的设计保证高切削效能及加工未定性。

机床型号	单位	HM-50	HM-63	HM-80	HM-100
三轴移动量
X1/X2轴行程	mm	800	1000	1000	1300
YI/M2轴行程(主轴箱上下移动)	mm	700	700	700	700
Z1/Z2轴行程	mm	500	900	900	900
主轴中心至工作台面距离	mm	110-810	110-810	110-810	110-810
主轴端面至工作台中心距离	mm	200-700	200-1100	200-1100	200-1100
工作台
转台工作台尺寸WHA	mm	500*500	630*630	800*800	1000*1000
固定工作台面尺寸WHF(选配)	mm	1000*500	1300*600	1300*600	1600*1000
工作台数量(选配平移双工作台)	n	单台/双台	单台/双台	单台/双台	单台/双台
工作台分度	度	1°*360	1°*360	1°*360	1°*360
工作台(选配)	度	可定制分度	可定制分度	可定制分度	可定制分度
T型槽尺寸(槽数*宽度)	no*mm	3-22	3-22	3-22	5-22
工作台最大载重	kg	2000	2500	3200	5000
工作台最大回旋直径	mm	1000	1300	1300	1600
主轴
主轴转速	rpm	4000/8000/12000	4000/6000	4000/6000	4000/6000
主轴功率	kw	11	18.5	18.5	18.5
主轴规格	type	BT40	BT50	BT50	BT50
主轴直径	mm	150	190	190	190
三轴
三轴快移(X/Y/Z)	m/min	48/48/48	32/32/32	32/32/32	24/24/24
切削速度	mm/min	1-10000	1-10000	1-10000	1-10000
进给伺服电机规格(X/Y/Z)	nm	22/22B/22	27/27B/27	27/27B/27	30/30B/30
进给电机连接方式(X/Y/Z)	rpm	直联	直联	直联	直联
Z进给电机连接方式	type	直联式	直联式	直联式	直联式
B轴电机参数	nm	8	12	12	22
滚珠螺杆规格(X/Y/Z)	mm	40/40/40	50/50/50	50/50/50	50/50/50
X轴线轨规格	mm	45滚柱	55滚柱	55滚柱	55滚柱
Y轴线轨规格	mm	45滚柱	55滚柱	55滚柱	55滚柱
Z轴线轨规格	mm	45滚柱	55滚柱	55滚柱	55滚柱
三轴精度
三轴定位精度	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
三轴重复定位精度	mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300
B定位精密	mm	8"	8"	8"	8"
B重复定位精密	mm	5"	5"	5"	5"
最小移动值	mm	0.001	0.001	0.001	0.001
ATC
刀库结构	type	刀臂式	刀臂式	刀臂式	刀臂式
换刀时间	min	3	7	7	7
刀柄型式	type	BT40	BT50	BT50	BT50
刀库容量	pcs	24/30	24/30	24/30	24/30
最大刀具重量	kg	8	12	12	12
其地
电源需求	kva	30	45	45	60
空压源	kg/cm²	6.5-8	6.5-8	6.5-8	6.5-8
水箱容量	L	550	650	650	850
外形尺寸(LWH)	mm	550038003300	750045003700	750045003700	950055004200
整机重量A/F(约)	t	10/11	19/20	21/22	28/30
注：1、以上部分机型参数，个别机型含特殊附件，订货时请知悉。2、技术规格如有变更，恕不另行通知，样本中的图片参数仅供参考，解释权归本公司所有。
